搭建高可用负载均衡架构—QQ农场项目

1、事前准备

负载均衡调度器+keepalived

keepalived-01：192.168.10.11

keepalived-02：192.168.10.12

nginx+php

web-01：192.168.10.13

web-02：192.168.10.14

MySQL数据库

mysql-01：192.168.10.15

NFS网络共享存储

nfs-01：192.168.10.16

关闭防火墙与SELinux、关闭NetworkManager、关闭防火墙firewalld。

2、部署nginx（keepalived-01、keepalived-02、web-01、web-02）

1、 避免：Nginx 与 httpd 发生端口冲突

卸载：可能已经安装的 httpd，从而避免发生<端口冲突>

1
(rpm -qa | grep -P "^httpd-([0-9].)+") && rpm -e --nodeps httpd || echo "未安装"

2、 下载：Nginx 源码安装包，并解压

1
2
3
cd ~
which wget || yum install -y wget
wget http://nginx.org/download/nginx-1.19.7.tar.gz

3、安装其他依赖

1
yum install -y gcc pcre-devel zlib-devel

4、创建运行账户nginx

1
useradd -M -s /sbin/nologin nginx

2.3 安装nginx

  1. 解压nginx-xx.tar.gz包

    1
    tar -axf nginx-1.19.7.tar.gz

  2. 进入解压目录，执行./configure 设置安装路径和运行账户

    1
    2
    cd ~/nginx-1.19.7
    ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx

  3. make&&make install

    1
    make && make install

  4. 配置网页

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    cat >/usr/local/nginx/conf/nginx.conf <<EOF
    worker_processes 1;
    events {
        worker_connections  1024;
    }
    http {
         include            mime.types;
         default_type       application/octet-stream;
         sendfile           on;
         keepalive_timeout  65;
         charset            utf-8;
         server {
            listen          80;
            server_name     localhost;
    		include            conf.d/*.conf;
            location / {
                root        html;
                index       index.html index.htm;
            }
            error_page 500 502 503 504  /50x.html;
                location =  /50x.html {
                root        html;
            }
         }
    }
    EOF

    #创建辅助配置文件目录
    [ -d /usr/local/nginx/conf/conf.d ] || mkdir -p /usr/local/nginx/conf/conf.d

2.3 设置环境变量，同时设置开机自启

1、设置变量

1
2
3
cat > /etc/profile.d/nginx.sh<<EOF
export PATH="/usr/local/nginx/sbin:\$PATH"
EOF

2、刷新环境

1
source /etc/profile

3、启停：Nginx 服务进程

1
2
3
echo "/usr/local/nginx/sbin/nginx" >> /etc/rc.d/rc.local 	## 设置：开机自启动
chmod +x /etc/rc.d/rc.local
nginx 或 nginx -c /usr/local/nginx/conf/nginx.conf           ## 启动：Nginx 服务

2.4 访问

1
2
3
4
curl 192.168.10.11
curl 192.168.10.12
curl 192.168.10.13
curl 192.168.10.14

3、反向代理+负载均衡(keepalived-01、keepalived-02)

Nginx upstream 上游模块（负载均衡）

1
2
3
4
5
6
7
8
9
vim /usr/local/nginx/conf/nginx.conf
....
http {
    upstream farm {					##test是服务器池的命名,不要有下划线
		server 192.168.10.13:80;	##上游服务器ip:端口
		server 192.168.10.14:80;
    }
...
}

Nginx proxy反向代理模块

1
2
3
4
5
6
7
8
vim /usr/local/nginx/conf/nginx.conf
...
location / {
    proxy_pass http://farm;
}
...
保存后出去重载文件
nginx -s reload

4、安装部署Keepalived软件（keepalived-01、keepalived-02）

1、安装keepalived软件

1
yum install keepalived -y

设置Keepalived配置文件

1
vim /etc/keepalived/keepalived.conf

keepalived-01操作

第一步：按冒号：进入末行模式输入set nu 使文件带行号显示，然后使用35gg切换光标到35行，然后按dG，删除35行以 后的所有内容

第二步：了解一下配置文件中每一行的含义19~34行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
...
# vrrp_strict		#将这个第十四行注释掉
...
vrrp_instance farm {
	state MASTER
	interface ens33
	virtual_router_id 51
	priority 100
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.10.100
	}
}

设置完成后，保存并退出

第三步：启动Keepalived软件

1
2
systemctl start keepalived
systemctl status keepalived

keepalived-02操作

第一步：按冒号：进入末行模式输入set nu 使文件带行号显示，然后使用35gg切换光标到35行，然后按dG，删除35行以 后的所有内容

第二步：了解一下配置文件中每一行的含义19~34行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
...
# vrrp_strict		#将这个第十四行注释掉
...
vrrp_instance farm {
	state BACKUP
	interface ens33
	virtual_router_id 51
	priority 90
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
		192.168.10.100
	}
}

设置完成后，保存并退出

第三步：启动Keepalived软件

1
2
systemctl start keepalived
systemctl status keepalived

让Keepalived可以监测Nginx服务（keepalived-01、keepalived-02）

第一步：编写nginx.sh脚本，自动检测Nginx的运行状态

1
2
3
4
5
6
7
mkdir /scripts
vim /scripts/nginx.sh
#!/bin/bash
nginx_status=`ps -C nginx --no-header |wc -l`
if [ $nginx_status -eq 0 ]; then
	systemctl stop keepalived
fi

第二步：给nginx.sh文件添加一个可执行权限

1
chmod +x /scripts/nginx.sh

第三步：在keepalived-01、keepalived-02两台机器的keepalived.conf文件中配置 nginx.sh脚本

1
2
3
4
5
6
7
vim /etc/keepalived/keepalived.conf
...
vrrp_script check_nginx {
	script /scripts/nginx.sh 	## 指定：<外部脚本>的<调用路径>
	interval 1 					## 设置：<健康跟踪检测>的<时间间隔>，默认为 1 秒
}
...

以上只是在keepalived配置文件中定义了一个检测脚本，但是还没有真正的调用。

第四步：在vrrp_instance标签中真正调用check_nginx这个检测脚本

1
2
3
4
5
6
7
vrrp_instance farm {
...
track_script {
check_nginx
}
...
}

第五步：设置完成后，重启keepalived

1
2
systemctl enable keepalived
systemctl restart keepalived

5、配置nginx+php（web-01、web-02）

1、安装php服务和插件

1
yum -y install php php-fpm php-curl php-intl php-mysql

2、修改nginx配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
vim /usr/local/nginx/conf/nginx.conf
...
location / {
	root        /farm;
	index       index.php index.htm;
}
...

cat > /usr/local/nginx/conf/conf.d/farm.conf <<EOF
location ~ \.php$ {
    root           /farm;
    fastcgi_pass   127.0.0.1:9000;
    fastcgi_index  index.php;
    fastcgi_param  SCRIPT_FILENAME  \$document_root\$fastcgi_script_name;
    include        fastcgi_params;
}
EOF

3、创建发布目录

1
mkdir /farm

4、配置我们的php服务

1
2
vim /etc/php.ini
#short_open_tag，将211行short_open_tag = Off 改为 on

5、重启服务

1
2
3
nginx -s reload
systemctl enable php-fpm
systemctl restart php-fpm

6、配置网络共享存储实现Web网页数据一致（nfs-01）

1、安装共享存储软件NFS

1
yum -y install nfs-utils rpcbind

2、启动软件&设置开机自启

1
2
systemctl enable nfs
systemctl start nfs

3、创建共享目录设置权限

1
2
mkdir /php
setfacl -R -m u:nfsnobody:rwx /php

4、将目录设置共享

1
2
3
4
echo '/php *(rw)' > /etc/exports.d/farm.exports
exportfs -r
showmount -e
systemctl restart nfs

5、Web机器下载nfs客户端（web-01、web-02）

1
yum -y install nfs-utils

6、挂载该项目目录（web-01、web-02）

1
mount 192.168.100.140:/php /farm

7、配置农场动态页面

1、下载QQ农场数据包并上传解压（web-01）

1
2
3
4
5
6
7
cd ~
yum -y install lrzsz		##然后将farm-ucenter1.5.zip包进行上传
yum -y install unzip
unzip farm-ucenter1.5.zip	##解压完会有一个upload目录
cp -r upload/* /farm
cd /farm
chmod 777 * -R

2、将/farm目录中qqfarm.sql文件通过scp命令发送给mysql-01的MySQL机器

1
scp /farm/qqfarm.sql 192.168.10.15:/root/

PS：解决报错问题

之前许多人做错了导致数据库连接出问题，所以我们需要

1、删除/farm目录中所有的文件

1
rm -rf /farm/*

然后执行第七大点的操作

报错后数据库的解决办法在数据库节点下面

8、配置MySQL数据库（mysql-01）

1、MySQL的安装与初始化设置

1
2
3
4
5
6
7
8
9
10
11
12
13
#安装mysql
yum -y install mariadb-server mariadb
systemctl enable mariadb
systemctl start mariadb
#设置MySQL登录密码
初始密码可用来登录，建议我们进入mysql后还是需要修改一下密码


语法：
mysqladmin -u root -p'旧密码' password '新密码'   #这个不需要进入mysql内就能修改
案例:
mysqladmin -u root -p'旧密码' password 'Blue@123'
回车两下即可

2、创建farm库

1
2
3
mysql -uroot -p'Blue@123'
mysql> create database farm;
mysql> exit

3、在MySQL服务端，账号登陆并将传输的数据文件导入到新建的farm库中

1
mysql -u root -p'Blue@123' farm < /root/qqfarm.sql

4、允许web服务端登陆数据库，需要数据库更改授权，然后重新加载授权表，注意数据库登陆进去以后，命令结尾都要加上；

1
2
3
4
5
mysql -uroot -p'Blue@123'
create user 'root'@'%' identified by 'Blue@123';
grant all on *.* to 'root'@'%';
flush privileges;
exit

PS：数据库报错的解决办法

我们需要登陆MySQL，删除原来在farm库，创建新库然后导入

1
2
3
mysql -uroot -p'Blue@123'
drop database farm;
然后重复执行一遍第八大点的2、3、4小点

9、web服务器端重新启动（web-01、web-02）

1
2
nginx -s reload
systemctl restart php-fpm

五、浏览器访问（访问web-01的ip进行网站安装，安装完毕后再用vip进行访问）

1、在浏览器端输入服务端地址访问，根据提示修改权限

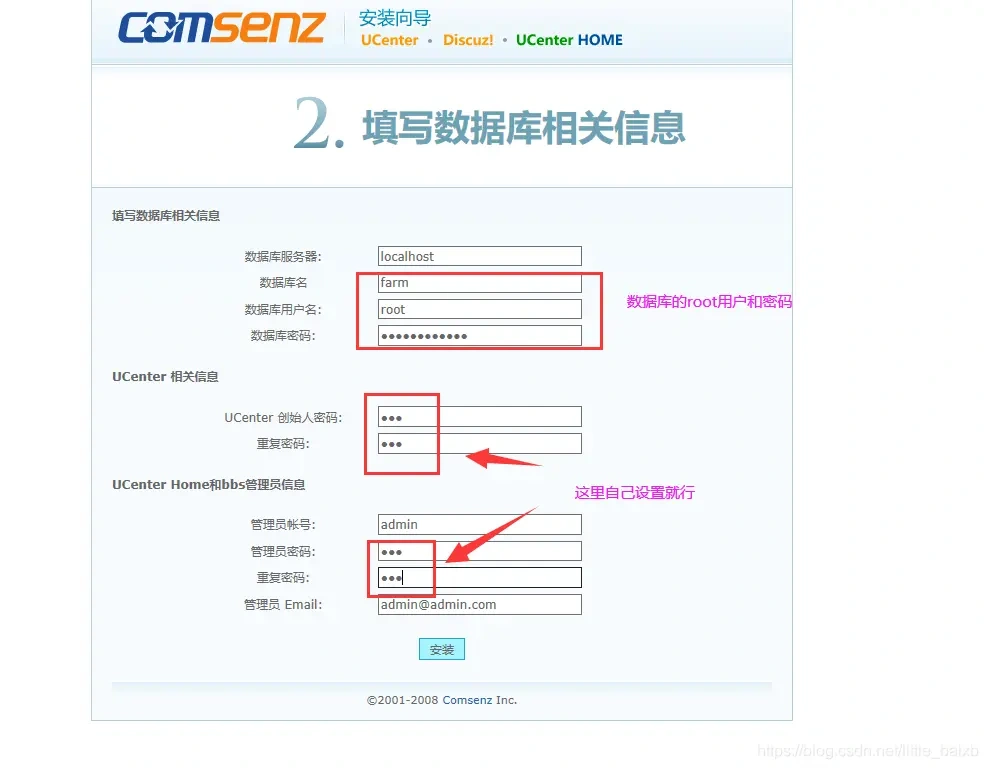

注意数据库服务器一栏填写数据库机器的ip地址

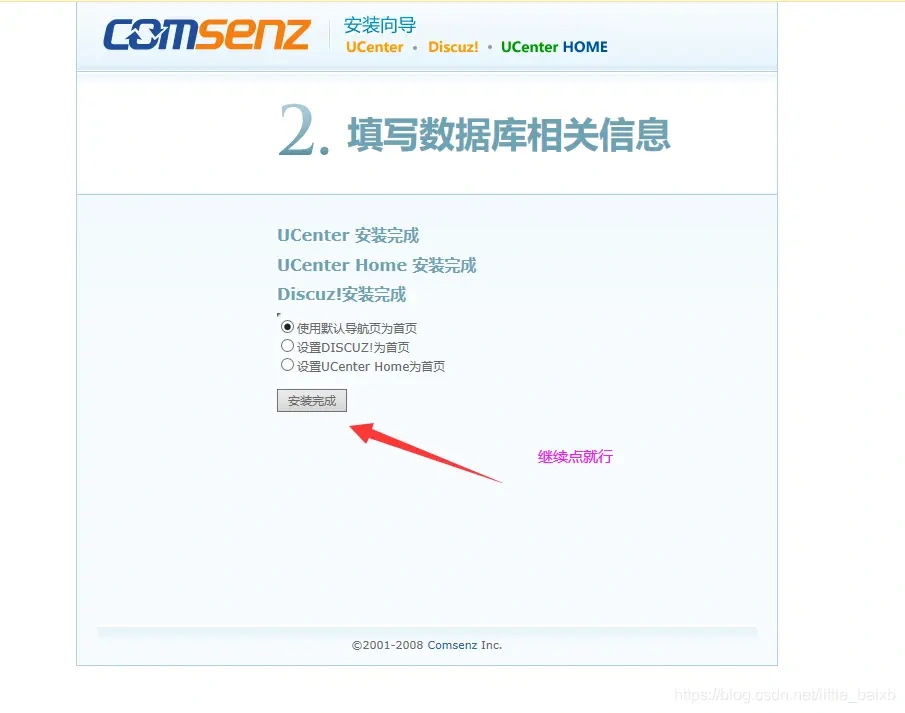

这里下面三个选一个当主页

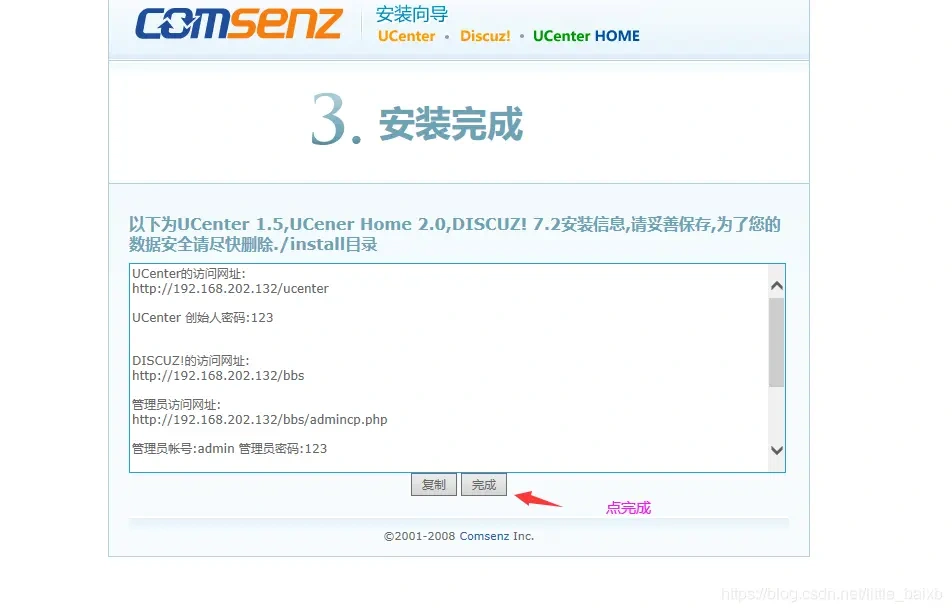

点完成后会开一个新界面，我们就可以浏览了，这里我们点网络家园

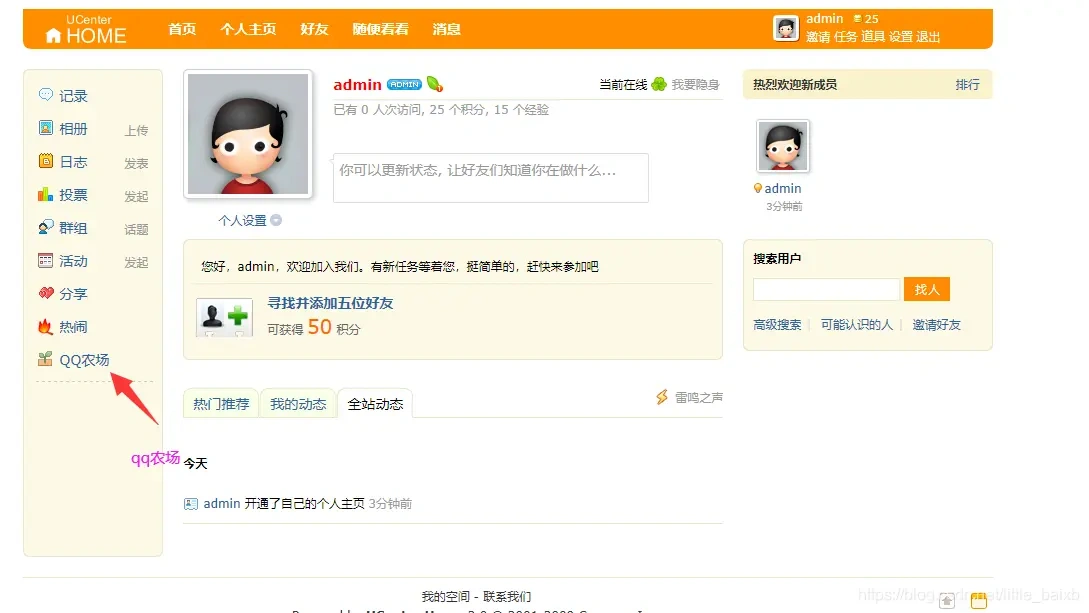

可以看到我们的qq农场，那到底能不能显示出来呢？我们试一试
